СТАНОК ТОКАРНО-КОПИРОВАЛЬНО-ШЛИФОВАЛЬНЫЙ ДЛЯ СТУЛЬЕВ T4M-O
Описание:

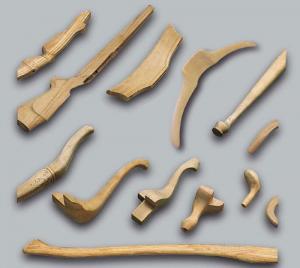

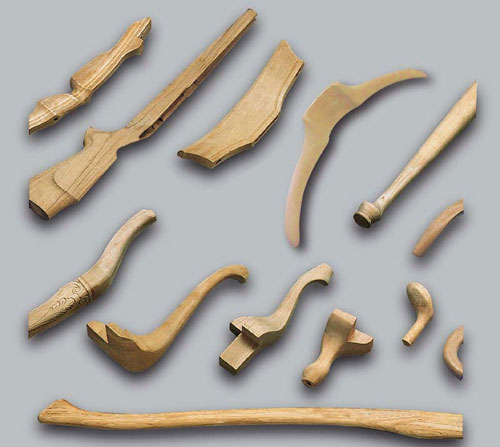

Используется для одновременного фрезерования четырех профильных изделий - фигурные подлокотники, ножки кресел, различные сложнопрофильные элементы, ручки ударных инструментов, топорища и т.п.

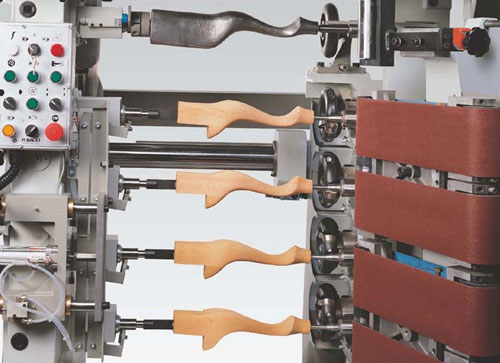

Получение профиля изделий основано на принципе копирования по шаблону. Шаблон и четыре заготовки закреплены горизонтально друг над другом и синхронно вращаются; фреза расположена вертикально. Нижняя часть барабана фрезы прижата к вращающемуся шаблону и при продольной подаче обкатывает его профиль. Фреза при этом совершает сложное движение:
-
вращательное относительно собственной оси – резание
-
поступательное относительно продольной оси заготовок
-
поперечное вследствие обкатки шпинделя по профилю шаблона
-
возможна установка шлифовального узла
Станок позволяет легко переходить на новый вид продукции путем смены шаблона, а также обеспечивает безопасность работы оператора.
Станок может быть оснащен шлифовальным узлом.
Применение:
Цикл для изготовления 4 деталей составляет 5-8 минут, что обуславливает высокую производительность станка. Поэтому данная модель применяется на крупных мебельных и столярных предприятиях, с серийным и крупносерийным производством.
Преимущества:
-
Весь цикл обработки происходит полностью автоматически.
-
Одновременная обработка четырёх заготовок – высокая производительность.
-
Возможность обработки нестандартных деталей, таких как ножки стульев или кресел, опор шкафов, частей музыкальных инструментов и т.д.
-
Усиленная станина исключает передачу малейших вибраций, что позволяет увеличить скорость вращения заготовки, даже с массивными заготовками, и в итоге дает высокую производительность
-
Возможность обрабатывать ассиметричные заготовки
-
Эксклюзивной особенностью данного оборудования является малое время настройки
Станок может быть оснащен шлифовальным узлом
Комплектация:
-
4 горизонтальных шпинделя
-
автоматический подвод инструментального суппорта станка к шаблону перед началом рабочего цикла
-
автоматический отвод инструментального суппорта станка от шаблона по окончании рабочего цикла
-
автоматический возврат каретки инструментального суппорта в исходное положение
-
центрирующее устройство
-
автоматический пневмоприжим деталей
-
держатель инструмента с регулируемой скоростью подачи
-
Регулируемая скорость вращения шпинделей
Технические характеристики
|
Минимальный радиус копирования, мм
|
17,5
|
Максимальная рабочая длина, мм
|
1000
|
Максимальный диаметр заготовки, мм
|
170
|
Мин/макс. Скорость вращения шпинделей, об/мин
|
25/42
|
Мин/макс. Скорость подачи, м/мин
|
75/200
|
Мощность двигателя фрезерного узла, кВт
|
7,5
|
Мощность двигателя подачи, кВт
|
0,75
|
Габаритные размеры, мм
|
2550х1200х2200
|
Масса, кг
|
1500
|
